在液晶与OLED显示技术普及之前，CRT（阴极射线管）电视曾是家庭娱乐的绝对中心。尽管如今已逐渐退出历史舞台，但了解其接口与接口IC（集成电路）的工作原理，不仅有助于维修老旧设备，也是理解视频信号传输演进的重要一课。
一、CRT电视的常见接口
CRT电视的接口设计以模拟信号为主，主要分为射频接口和视频接口两大类。
1. 射频接口（RF）
- 天线输入：用于连接天线或有线电视信号，采用75Ω同轴电缆。
- 信号特点：将视频与音频调制到高频载波上，所有频道共用一根线。
- 典型接口：F型接头或IEC接头。
2. 复合视频接口（AV）
- RCA接口：俗称莲花头，黄色为视频，白色/红色为音频。
- 信号特点：视频信号（CVBS）包含亮度、色度与同步信号，带宽约6MHz。
- 应用：连接VCD、DVD、游戏机等。

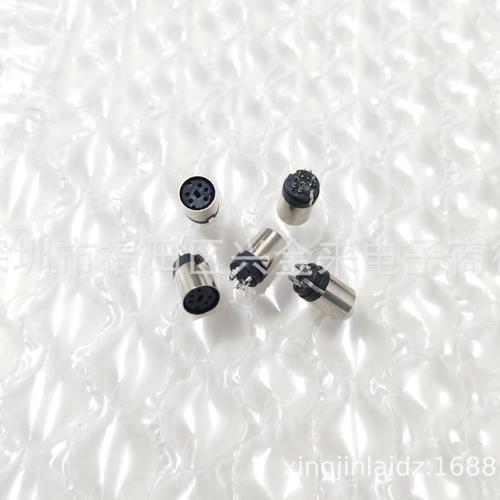

3. S-Video接口（Y/C）
- 四针Mini-DIN：将亮度（Y）与色度（C）分离传输，画质优于复合视频。
- 应用：S-VHS录像机、早期DVD播放器。
4. 色差分量接口（YPbPr/YCbCr）
- 三根RCA：传输亮度与两路色差信号，支持480i/576i，部分高端CRT支持480p。
- 应用：DVD逐行扫描输出、早期高清机顶盒。
5. RGB接口（Scart/欧插）
- 21针Scart：欧洲标准，传输RGB信号、音频及控制信号，画质最佳。
- 应用：欧洲CRT电视、游戏机（如世嘉土星）。
6. VGA接口（少数机型）
- 15针D-sub：部分后期CRT电视或显示器兼用，支持RGBHV信号。
- 应用：连接电脑、早期游戏机。
二、接口IC的作用与常见型号
CRT电视的接口电路依赖专用IC完成信号切换、解码、驱动等任务。这些IC通常位于电视主板或信号输入板，是连接外部设备与 CRT 显示核心的枢纽。
1. 信号切换IC
- 功能：在多路AV、S-Video、色差输入间切换。
- 常见型号：
- TA1218N：东芝产，三路AV+两路S-Video切换。
- CXA2069Q：索尼产，多路视频切换，内置缓冲。
- MM1148：三洋产，用于小尺寸电视。
2. 视频解码IC
- 功能：将CVBS或S-Video信号解码为RGB或YUV，输出给显像管驱动。
- 常见型号：
- TA8659/TA8759：东芝，经典解码+扫描处理。
- LA76810/LA76818：三洋，广泛用于单片电视。
- TDA8361/TDA8362：飞利浦，支持多制式解码。
- STV2246：ST产，用于欧洲机型。
3. 音频处理IC
- 功能：音频输入切换、音量控制、音效处理。
- 常见型号：
- TDA9859：飞利浦，立体声处理。
- NJM4558：双运放，缓冲放大。
4. 显像管驱动IC
- 功能：将RGB信号放大至数十伏，驱动阴极。
- 常见型号：
- LM1269：三通道宽带放大器。
- TDA6107：飞利浦，三重视频输出。
5. 微控制器（MCU）
- 功能：控制接口切换、OSD菜单、I2C总线通信。
- 常见型号：
- TMP87CK38N：东芝。
- CH08T0601：海尔等国产机型。
三、典型接口电路流程
以AV输入为例：
- 信号输入：RCA端子接入复合视频信号。
- 切换IC：如TA1218N选择对应通道。
- 解码IC：如LA76810将CVBS解码为RGB。
- 驱动IC：如TDA6107放大RGB，输出至CRT阴极。
- 同步处理：解码IC分离行场同步，送扫描电路。
- 音频路径：音频信号经切换IC至功放IC（如TDA2003）。
四、维修与替换注意事项
- IC供电：多数接口IC需5V或9V，检查滤波电容。
- I2C总线：部分IC需通过总线初始化，替换后可能需进入工厂模式调整。
- 信号电平：CVBS标准1Vpp，音频0.5Vrms，异常会导致无图无声。
- 兼容型号：如LA76810可代换LA76818，但需核对制式。
五、
CRT电视的接口与接口IC构成了一个完整的模拟信号处理链。尽管技术已迭代，但掌握这些知识对于维修复古设备、理解视频原理仍有价值\u0000。RBG接口的Scart端子、多制式解码IC、以及精密的显像管驱动，都是电子技术史上不可忽视的篇章。
